测试探针和套管的规格
测试治具的制作过程中会用到不同类型的探针，比如经常用到的100mil、75mil、39mil等，小编这里为大家介绍常用的ICT探针和套管的尺寸规格。

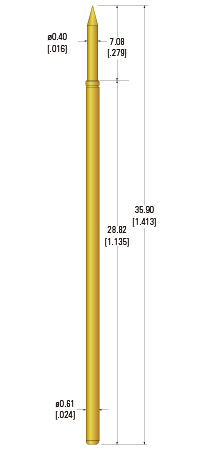

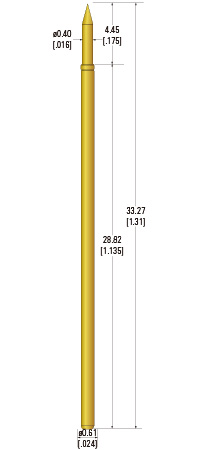

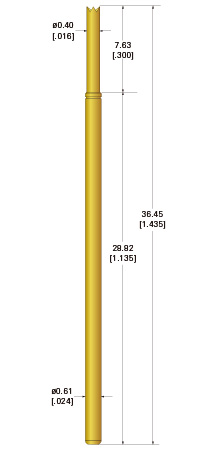

首先是39mil探针，通常有三种长度，下面列举出承盛所卖的探针的规格，如下图：
按顺序分别对应的是TOP039、TOP039-L1、TOP039-L2。

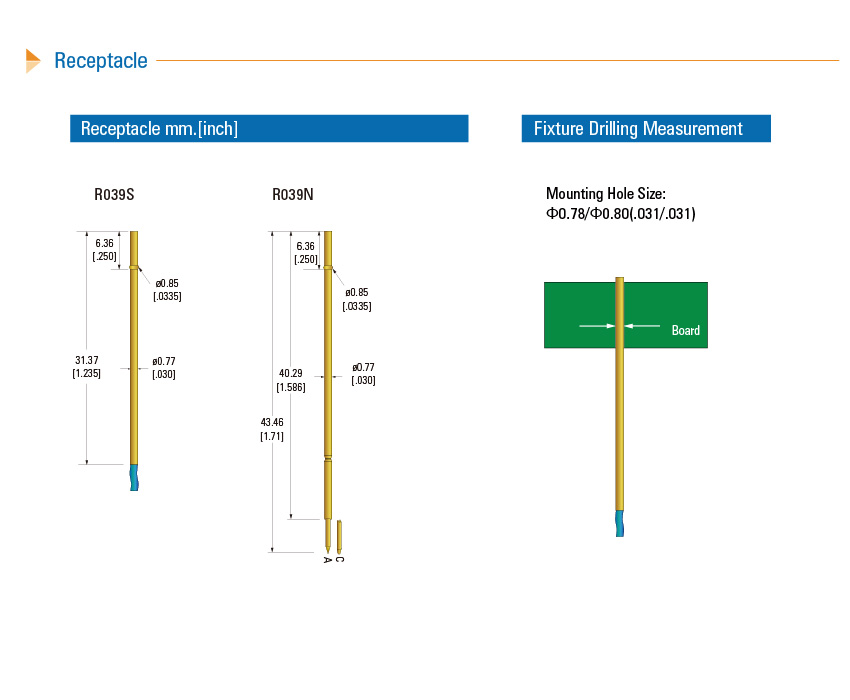

以及对应的套管：

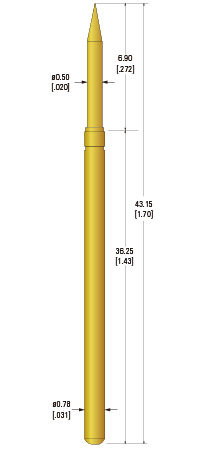

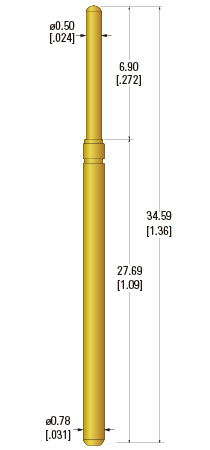

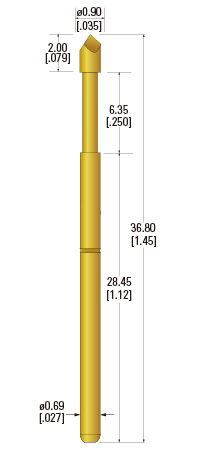

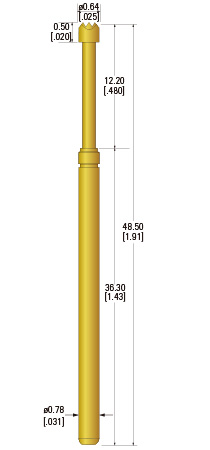

再就是50mil探针，如下图所示：分别对应TOP050、TOP050-L、TOP050-S1、TOP050-S2

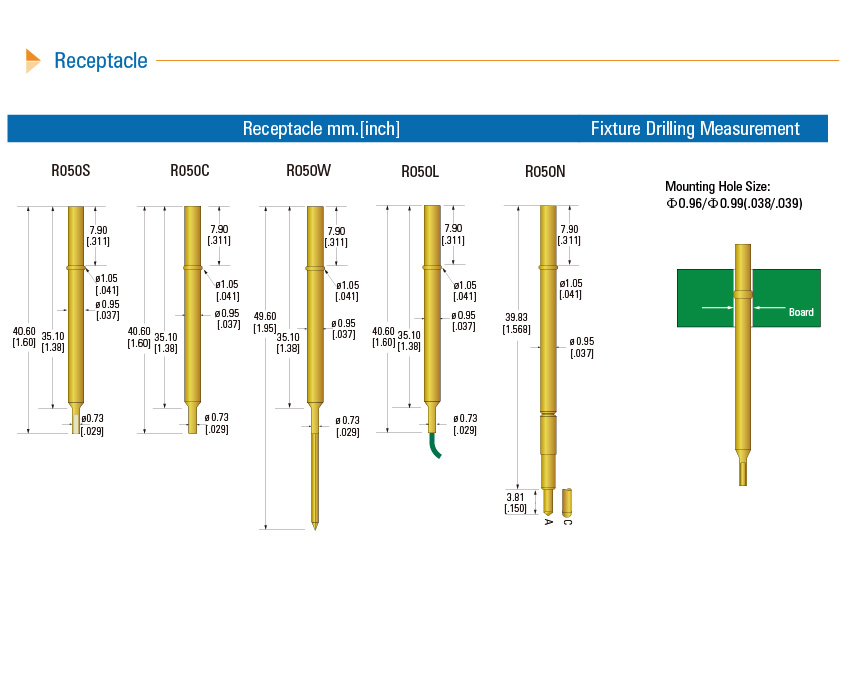

以及对应的套管：

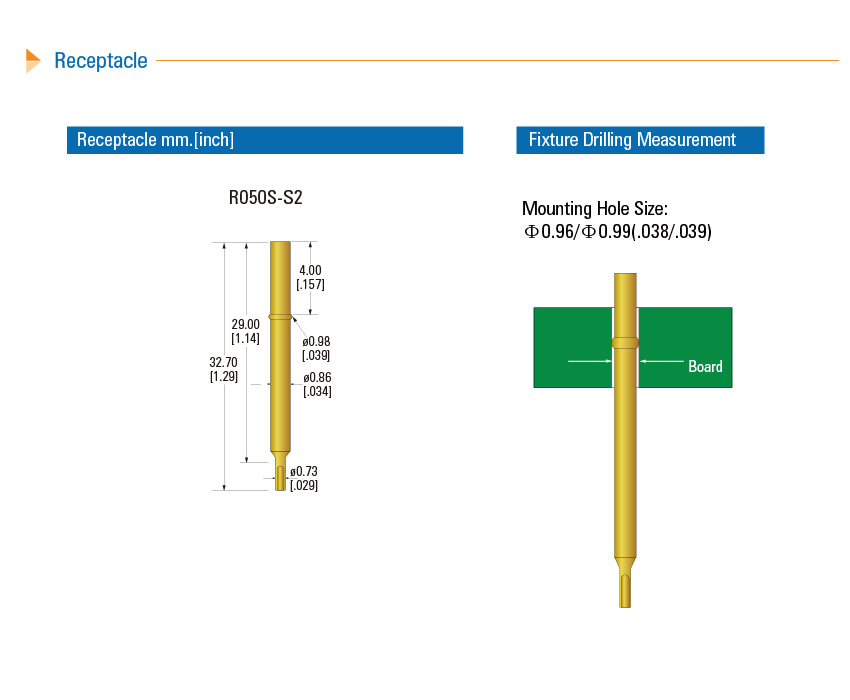

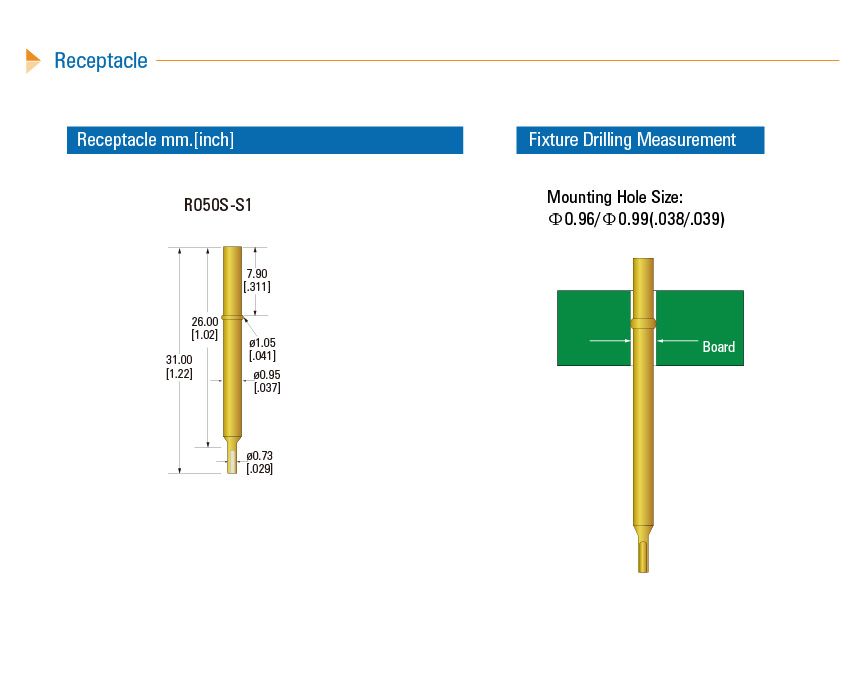

其中TOP050使用上面所有的套管，TOP050-L只能用R050-S这款套管，TOP050-S1和TOP050-S2分别用下面两款套管：

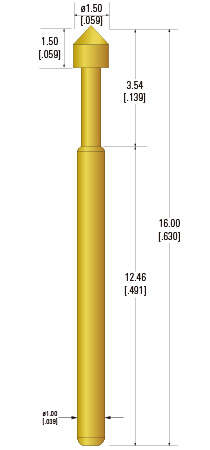

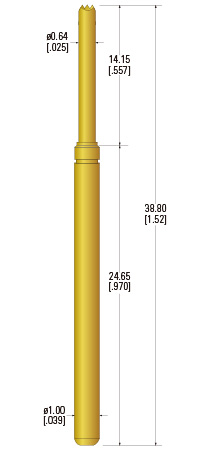

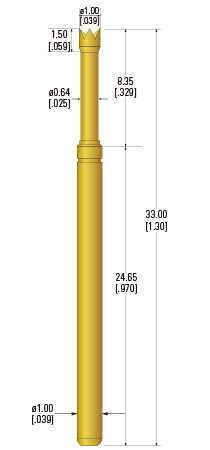

然后是75mi ICT探针，如下图所示：
分别对应的是TOP075、TOP075-L、TOP075-S。

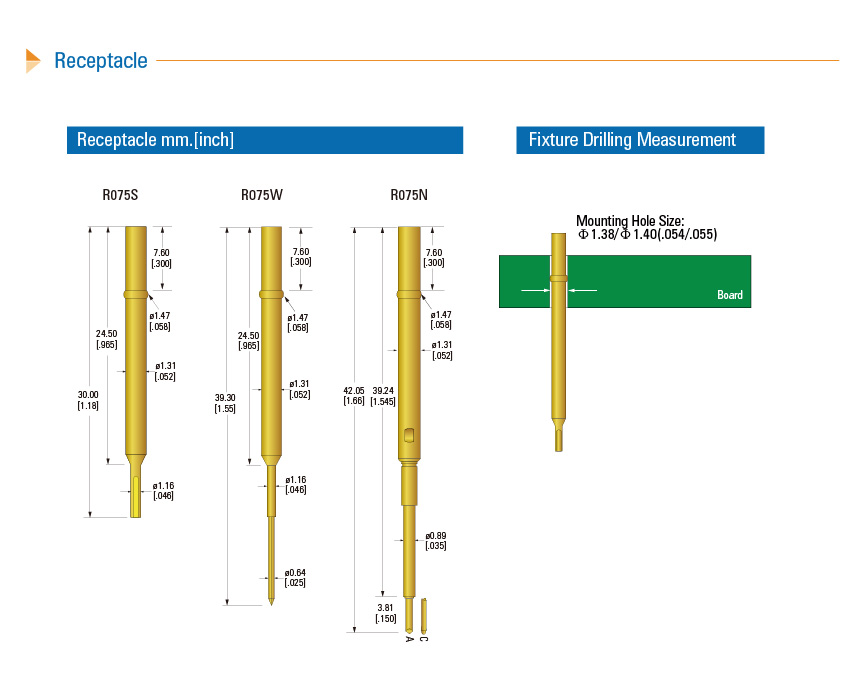

对应的套管如下：

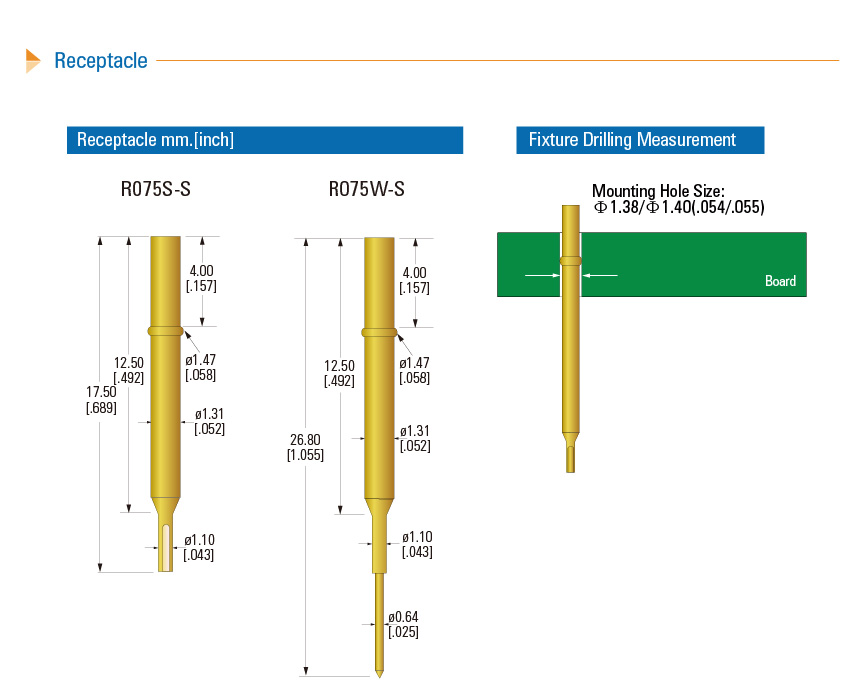

TOP075对应上图所有的套管，TOP075-L对应R075S和R075W；TOP075-S对应的套管如下：

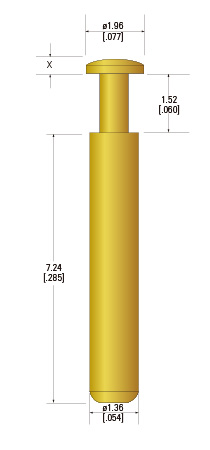

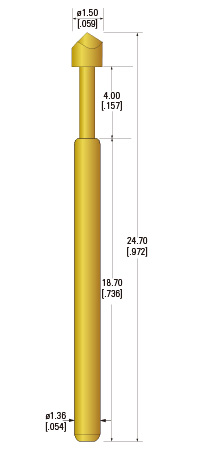

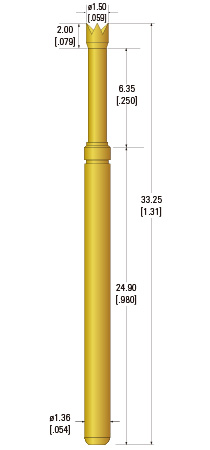

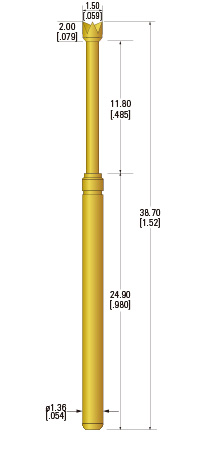

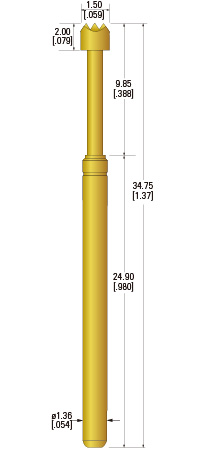

最后是常见的100mil探针，规格有多种，主要是在长度上的不同，参考下图。
上图分别对应的是TOP100、TOP100-L1、TOP100-L2、TOP100-S1和TOP100-S3。

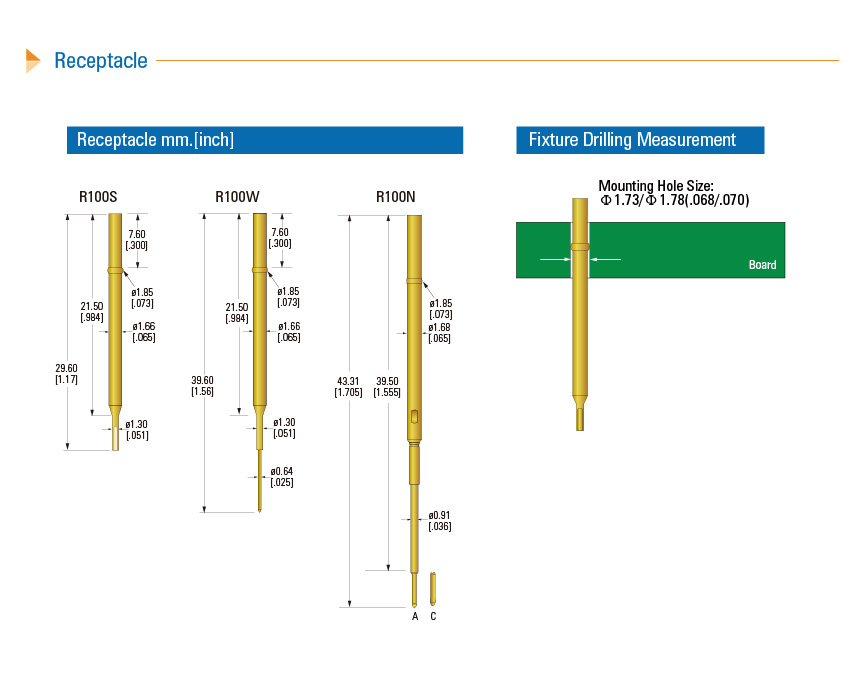

对应的套管如下：

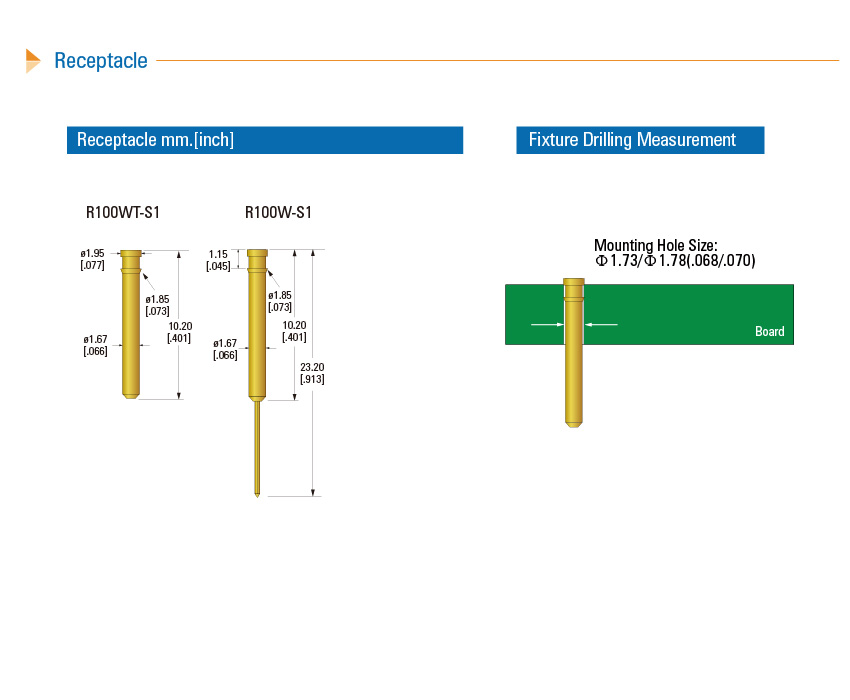

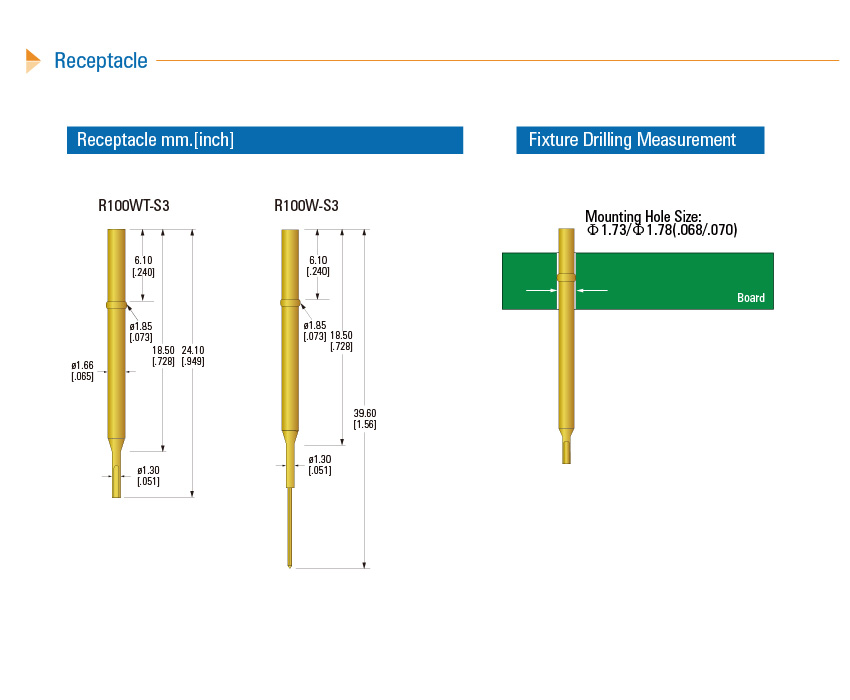

TOP100、TOP100-L1和TOP100-L2对应上面所有套管，TOP100-S1和TOP100-S3的套管如下图所示：
上面是上海承盛所售常用ICT探针的规格，通常探针和套管的选用就是探针的针管能完全插入到套管，针管部分完全被套管包裹或者刚好，如果针管大于套管的可插入部分的深度，是肯定不能使用的，希望这篇文章可以让大家对探针的规格有一个初步的认识。
